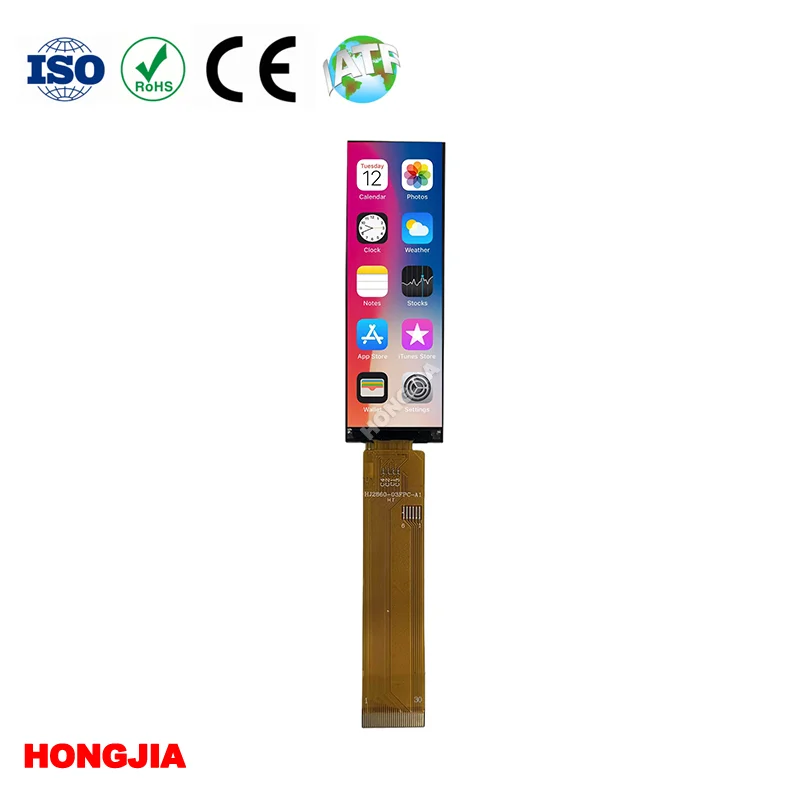

Почему полосковый дисплей с диагональю 2,86 дюйма и разрешением 220×648 является разумным выбором для компактных интерфейсов?

В мире умных домашних устройств, бытовой техники и промышленных средств управления пользовательские интерфейсы становятся меньше, креативнее и требовательнее. Потребность в дисплеях, которые могут передавать информацию в ограниченном пространстве без ущерба для читаемости, привела к популярности экранов полосового типа.2,86-дюймовый полосковый дисплей с разрешением 220×648 пикселейотХунцзяпредлагает узкий, вытянутый формат с разрешением 200×648 пикселей и полными углами обзора IPS, что делает его подходящим для панелей состояния, интерфейсов меню и дисплеев с прокруткой. В этой статье рассматриваются характеристики продукта, варианты интерфейса и услуги по настройке, а также то, почему он стал практическим выбором для дизайнеров, ищущих компактное решение для отображения для умного дома, бытовой техники и промышленного применения.

Когда стандартные прямоугольники не соответствуют дизайну?

Многим современным продуктам — интеллектуальным термостатам, кофемашинам, аудиосистемам и панелям управления — требуются дисплеи, которые передают информацию, занимая ограниченную площадь. Стандартный прямоугольный экран часто тратит пространство или требует компромиссов в размещении продукта. Дисплеи полосового типа решают эту проблему, предлагая узкий, вытянутый формат, который аккуратно вписывается в тонкий дизайн продукта, обеспечивая при этом достаточное разрешение для отображения индикаторов состояния, меню или прокручиваемого текста.2,86-дюймовый полосковый дисплей с разрешением 220×648 пикселейотХунцзяспециально разработан для этих приложений, предлагая компактный форм-фактор и разрешение, которое обеспечивает баланс между емкостью контента и эффективностью использования пространства.

Разрешение дисплея 200×648 пикселей, распределенное по диагонали 2,86 дюйма, обеспечивает достаточно места для строк состояния, числовых значений или простых графических элементов без необходимости использования более крупной и дорогой панели. Удлиненное соотношение сторон особенно хорошо подходит для приложений, где дисплей должен сливаться с узкой рамкой или где традиционные квадратные экраны будут выглядеть неуместно. Этот формат нашел применение в бытовой технике, контроллерах домашней автоматизации, портативных приборах и многих других продуктах, где пространство ограничено, но информация не может быть скомпрометирована.

Технические характеристики

В следующей таблице приведены основные характеристики2,86-дюймовый полосковый дисплей с разрешением 220×648 пикселейотХунцзя.

Эти характеристики подчеркивают пригодность дисплея для различных применений внутри помещений, а также широкий температурный диапазон для надежной работы в бытовых и промышленных условиях.

Гибкость интерфейса и интеграция

Одним из ключевых преимуществ этого дисплея является поддержка нескольких протоколов интерфейса.2,86-дюймовый полосковый дисплей с разрешением 220×648 пикселейподдерживает интерфейсы SPI, MCU и QSPI, предоставляя разработчикам гибкость в выборе протокола связи, который лучше всего соответствует возможностям их микроконтроллера. Это устраняет необходимость сложного преобразования интерфейса и снижает общую стоимость системы.

Микросхема драйвера GC9B72 предназначена для эффективной обработки разрешения дисплея и глубины цвета. Благодаря поддержке 262 тысяч цветов дисплей может отображать плавные градиенты и детализированную графику, что делает его пригодным для приложений, выходящих за рамки простого текстового или числового считывания. 6 светодиодов подсветки обеспечивают типичную яркость 400 кд/м², обеспечивая четкую видимость в большинстве помещений. Для приложений, требующих более высокой яркости, подсветку можно настроить в соответствии с конкретными требованиями.

Стандартный 30-контактный разъем упрощает интеграцию с существующими конструкциями, а штекерное соединение обеспечивает надежность и простоту сборки. Тонкий профиль дисплея (толщина всего 2,46 мм) позволяет встроить его в корпус с ограниченным пространством, не увеличивая при этом ненужный объем.

Услуги по настройке

Признавая, что разные приложения предъявляют разные требования,Хунцзяпредлагает несколько вариантов настройки этого дисплея. Эти услуги призваны помочь интеграторам адаптировать дисплей к конкретным потребностям своего проекта, не требуя полной переработки.

Регулировка яркости

Яркость подсветки можно увеличивать или уменьшать: от уровня энергосбережения в помещении до более высокой яркости для хорошо освещенных помещений. Это достигается за счет регулировки конфигурации светодиодов или тока драйвера, что обеспечивает гибкость для различных сценариев использования.

Настройка ФПК

Гибкая печатная схема (FPC) может быть изменена по длине, форме, направлению изгиба или назначению контактов в соответствии с конкретными компоновками материнской платы и типами разъемов. Это позволяет интегрировать дисплей в конструкции с нестандартными механическими ограничениями.

Интеграция сенсорной панели

К дисплею можно добавить емкостные или резистивные сенсорные панели с возможностью выбора толщины защитного стекла, обработки поверхности (антибликовое, антибликовое, с защитой от отпечатков пальцев) и формы в соответствии с требованиями дизайна продукта.

Конфигурация интерфейса

Дисплей поддерживает интерфейсы SPI, MCU и QSPI. Интерфейс может быть привязан к одному протоколу или настроен для поддержки нескольких протоколов в зависимости от возможностей микроконтроллера без необходимости перепроектирования оборудования.

Механические модификации

Толщина лицевой панели, рамы или общая толщина модуля может быть изменена в соответствии с корпусом продукта и пространством для установки. Это помогает проектировщикам добиться чистой интеграции без изменения существующих механических конструкций.

Все настройки поддерживаютсяХунцзя12-летний опыт производства, сертифицированный ISO контроль качества и 36-месячная послепродажная гарантия. Компания поддерживает как мелкосерийные прототипы, так и массовое производство с постоянным качеством.

Приложения и варианты использования

The 2,86-дюймовый полосковый дисплей с разрешением 220×648 пикселейподходит для различных применений:

• Умные домашние панели– Используется в термостатах, средствах управления освещением и панелях безопасности, где узкий формат дисплея легко вписывается в конструкции для настенного монтажа.

• Дисплеи приборов– Интегрируется в кофемашины, духовки, стиральные машины и другие приборы для отображения состояния, настроек и информации о работе.

• Промышленные интерфейсы управления– Используется в элементах управления оборудованием, интерфейсах машин и контрольно-измерительных приборах, где требуются компактные и надежные дисплеи.

• Оборудование связи– Интегрирован в маршрутизаторы, сетевые коммутаторы и другие коммуникационные устройства для индикации состояния.

• Портативные устройства– Подходит для портативных приборов и портативных терминалов, где экономия пространства имеет решающее значение.

• Автомобильная электроника– Используется в простых индикаторах приборной панели и панелях климат-контроля.

Формат дисплея в виде полоски особенно выгоден в приложениях, где дизайнеры хотят создать отличительную визуальную идентичность или где обычный прямоугольный дисплей не соответствует эстетике продукта.

Гарантия качества и производственные возможности

Хунцзяуправляет фабрикой площадью 3000 квадратных метров с чистыми цехами класса 10 000 и 1000, полностью автоматическим оборудованием для привязки COG и FOG, а также автоматизированными линиями сборки подсветки. Компания имеет сертификаты ISO 9001, ISO 14001, ISO 45001 и ISO 13485, что отражает ее приверженность качеству, экологической ответственности и стандартам качества медицинского оборудования.

Производственный комплекс оснащен полностью автоматическими машинами для склеивания COG, машинами для склеивания FOG, дозирующими машинами, машинами для размещения поляризаторов, а также комплексным испытательным оборудованием, включая тестеры солевого тумана, тестеры яркости и камеры температуры/влажности. Это оборудование обеспечивает стабильное качество на всех этапах производства и поддерживает как стандартные, так и индивидуальные заказы.

Процесс обеспечения качества компании включает входной контроль материалов, производственные проверки качества и конечное тестирование продукции. Перед отправкой каждый дисплей проверяется на электрические характеристики, оптические характеристики и механическую целостность. Благодаря 12-месячному периоду гарантии качества и 36-месячному послепродажному обслуживанию,Хунцзяобеспечивает долгосрочную поддержку своей продукции.

Часто задаваемые вопросы

Вопрос: Какое разрешение у этого дисплея?

О: Разрешение дисплея составляет 200 (RGB) × 648 пикселей, что обеспечивает узкий формат с высоким соотношением сторон для строк состояния, меню и прокручиваемого содержимого.

Вопрос: Какие интерфейсы поддерживает дисплей?

О: Дисплей поддерживает интерфейсы SPI, MCU и QSPI, что обеспечивает гибкость интеграции с различными микроконтроллерами.

Вопрос: Подходит ли дисплей для использования на открытом воздухе?

О: Дисплей в первую очередь предназначен для использования внутри помещений. Для наружных условий или помещений с высокой яркостью яркость подсветки можно увеличить путем настройки.

Вопрос: Можно ли добавить к этому дисплею сенсорную панель?

О: Да, емкостные или резистивные сенсорные панели могут быть интегрированы с опциями толщины защитного стекла и обработки поверхности.

Вопрос: Какие сертификаты имеет компания Hongjia?

А:Хунцзяимеет сертификаты ISO 9001, ISO 14001, ISO 45001 и ISO 13485.

Вопрос: Каков гарантийный срок на этот продукт?

О: На продукт предоставляется 12-месячный период гарантии качества и 36-месячная послепродажная поддержка.

Заключение

The 2,86-дюймовый полосковый дисплей с разрешением 220×648 пикселейотХунцзяпредлагает практичное и компактное решение для приложений, требующих узкого формата дисплея. Благодаря технологии IPS, множеству вариантов интерфейса и обширным услугам по настройке он предоставляет дизайнерам возможность интегрировать высококачественный дисплей в компактные конструкции продуктов. Опираясь на завод площадью 3000 квадратных метров, сертификаты ISO и 36-месячную послепродажную гарантию,Хунцзяпоставляет надежные продукты для умного дома, бытовой техники, промышленности и связи. Для запросов, технических характеристик или для обсуждения ваших индивидуальных требований,тотХунцзякоманда доступнапредоставить подробную информацию о продукте и профессиональную поддержку.
