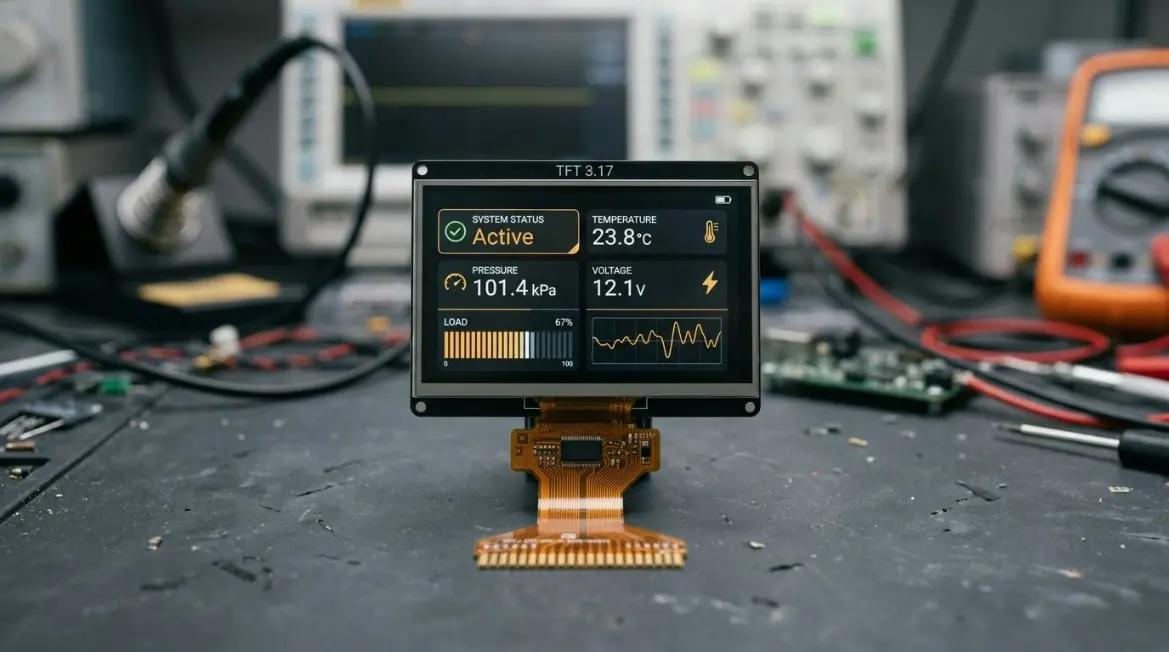

Полное руководство по 3,17-дюймовому горизонтальному ЖК-экрану 1024*768 RGB 16/18/24 бит для производителей США, 2026 г.

Ключевые выводы: почему 3,17-дюймовый ЖК-дисплей RGB с разрешением 1024x768 доминирует на рынке IoT США в 2026 году

Секторы аппаратного обеспечения и Интернета вещей в США переживают масштабный сдвиг в сторону компактной визуализации высокой четкости. В течение многих лет инженерам-конструкторам приходилось искать компромисс между сверхкомпактными размерами и высокой графической точностью. Внедрение нашей высоконадежной3,17-дюймовый горизонтальный ЖК-экран 1024*768 RGB 16/18/24 битрешает это узкое место. Этот сверхчеткий альбомный экран с плотностью пикселей, повторяющей характеристики панелей смартфонов высокого класса, специально создан для обеспечения кристально четкой диагностики, богатого современного пользовательского интерфейса и мгновенного времени обновления.

Американским производителям в таких секторах, как неразрушающий контроль (NDT), хирургические медицинские эндоскопы и портативное тактическое снаряжение, требуются надежные конфигурации, которые могут надежно работать в различных условиях. Благодаря настраиваемой светодиодной подсветке яркостью до 1000 нит этот дисплей обеспечивает идеальную читаемость в темных клинических помещениях, а также под прямыми солнечными лучами в полдень. Его симметричные левая и правая лицевые панели облегчают механическое выравнивание в специализированных корпусах.

Основная инновация: прецизионный протокол ChromaSync™ для 3,17-дюймового горизонтального ЖК-экрана 1024*768 RGB 16/18/24 бит.

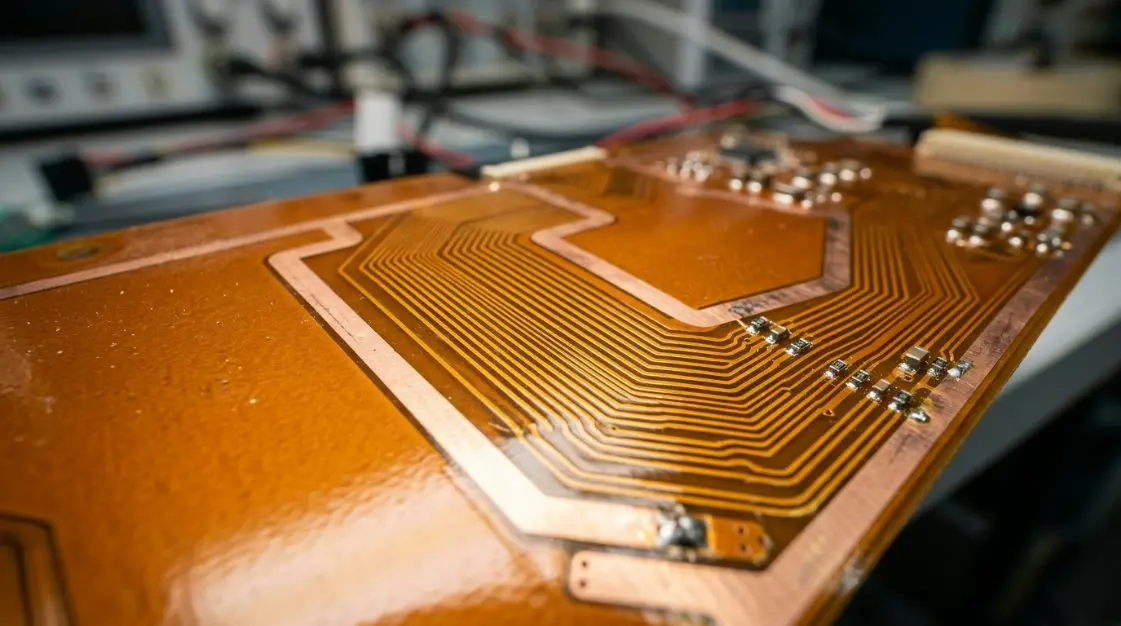

В основе производительности этого модуля дисплея лежит наша собственная разработка.Прецизионный протокол ChromaSync™. Экраны высокого разрешения, встроенные в компактные корпуса, общеизвестно уязвимы к электромагнитным помехам (EMI) и затуханию сигнала на FPC.Прецизионный протокол ChromaSync™активно стабилизирует время перехода сигнала между 16/18/24-битными линиями и внутренним контроллером драйвера. За счет динамической балансировки запаса по фазе и оптимизации распределения тактовой частоты эта технология обеспечивает нулевой пропуск кадров и предотвращает мерцание дисплея даже при воздействии соседних высокочастотных радиочастотных компонентов.

Для производителей медицинского оборудования в США этот протокол гарантирует абсолютную точность изображения. Хирургические камеры и эндоскопические инструменты в реальном времени могут отображать микроскопические анатомические структуры с нулевым отклонением цвета или задержкой отслеживания, что точно соответствует строгим диагностическим требованиям, одобренным FDA.

Эксклюзивный доступ: загружаемые 3D-модели CAD 2026 года и прозрачные сроки выполнения заказов на рынке США.

Мы верим в ускорение вашего выхода на рынок. Чтобы помочь вашей команде инженеров-механиков, мы предлагаем полностью проверенные файлы 3D CAD STEP/IGES, соответствующие стандартам редакции 2026 года. Наша цепочка поставок имеет прозрачные сроки выполнения заказов, адаптированные для внутренних покупателей в США: первоначальные образцы прототипов отправляются в течение 5-7 рабочих дней, а заказы на массовое производство поддерживаются нашим постоянно обновляемым запасом на складе в США, чтобы защитить ваши производственные линии от глобальных транспортных проблем.

Пошаговое руководство: собственное руководство по интеграции новейших микроконтроллеров Интернета вещей на базе искусственного интеллекта

Интеграция RGB-экрана высокой плотности в динамичную современную аппаратную среду требует точной физической и логической инициализации. Следуйте этому проверенному инженерному проекту для сопряжения вашего дисплея.

Шаг 1. Подготовка интерфейса RGB 16/18/24 бит и разъемов FPC.

Начните с проверки того, что ваша хост-плата оснащена совместимым 40-контактным разъемом FPC с шагом 0,5 мм. Проложите линии питания (VDD и VDD_IO) как можно ближе к стабилизатору напряжения, чтобы минимизировать индуктивность контура. Для интерфейса RGB назначьте соответствующие сигнальные линии в зависимости от целевой глубины цвета. Для максимальной производительности (16,7 миллионов цветов) отслеживайте все 24 линии данных (R0-R7, G0-G7, B0-B7), обеспечивая согласование длины на всех высокоскоростных параллельных шинах.

Шаг 2. Синхронизация сигналов разрешения данных (DE) и синхронизации точек (DCLK).

Чтобы избежать смещения экрана, убедитесь, что ЖК-контроллер вашего MCU установлен в режим DE (включение данных). Подключите DCLK (Dot Clock) к соседней заземляющей пластине, чтобы изолировать высокочастотные гармоники. Установите время сканирования строки в регистре контроллера, чтобы предотвратить визуальные артефакты. Целостность сигнала можно дополнительно защитить, разместив последовательные резисторы сопротивлением 22 Ом на линиях DCLK, HSYNC и VSYNC рядом с микросхемой драйвера.

Шаг 3. Инициализация драйверов дисплея для оптимального разрешения 1024*768

Настройте системные регистры вашего графического драйвера (например, современного видеомоста ST или Renesas), чтобы установить активную ширину по горизонтали на 1024 пикселя и высоту по вертикали на 768 пикселей. Примените определенные параметры частоты кадров — в идеале 60 Гц — чтобы избежать мерцания дисплея. Ниже приведен пример последовательности инициализации псевдокода:

// Матрица инициализации синхронизации драйвера ЖК-дисплея
LCD_Write_Reg(0x01); // Программный сброс
Delay_ms (120);
LCD_Write_Reg(0xB0, 0x00); // Устанавливаем режим RGB
LCD_Write_Reg(0xC0, 0x04); // Установка альбомной/горизонтальной развертки
LCD_Write_Reg(0xD0, 0x01); // Включаем протокол точности ChromaSync
LCD_Write_Reg(0xE0, 0x03); // Настраиваем активные тайминги по горизонтали/вертикали 1024x768
LCD_Write_Reg(0x29); // Отображение ВКЛ.

Шаг 4. Гидроизоляция и повторное уплотнение лицевой панели для промышленного применения со степенью защиты IP67/IP68.

Для развертывания в суровых морских условиях, в условиях Интернета вещей на открытом воздухе или в медицинских стерилизующих средах установите 3,17-дюймовый экран с помощью специальной вырезанной прокладки. Используйте высокоэффективный пенополиуретан с закрытыми порами или оптический прозрачный клей (OCA), чтобы приклеить защитное стекло на симметричные лицевые панели. Обеспечьте сжатую посадку на 30–40 % толщины прокладки для образования сертифицированного пыле- и водонепроницаемого барьера, соответствующего спецификациям IP67 или IP68.

Руководство по спецификациям и матрица технического сравнения: 16-битный, 18-битный и 24-битный RGB

Выбор правильного цветового интерфейса зависит от ресурсов вашей системы, бюджета мощности и графических требований. В то время как 24-битный RGB обеспечивает максимальную четкость изображения, 16-битный цвет минимизирует количество контактов контроллера и объем памяти.

Оценка глубины цвета, требований к полосе пропускания и точности отображения

В таблице ниже показаны различные инженерные компромиссы дляЖК-дисплей премиум-класса с диагональю 3,17 дюйма и альбомной ориентациейв основных режимах работы:

Руководство по математическим и электрическим расчетам: формулы нагрузки источника питания

Правильная электрическая конструкция предотвращает преждевременное старение светодиодной подсветки и гарантирует чистые, бесшумные логические уровни на системной плате.

Расчет точной мощности, тока подсветки (мА) и тактовой частоты пикселей

Чтобы спроектировать эффективный понижающий регулятор и систему терморегулирования, используйте следующие инженерные формулы:

1. Формула общего энергопотребления (P_total):
   P_total = P_logic + P_backlight
   P_logic = VDD * IDD = 3,3 В * 15 мА = 49,5 мВт
   P_backlight = V_led * I_led

   *Для стандартной конфигурации подсветки 500 нит:
   P_backlight = 9,6 В * 40 мА = 384 мВт
   P_total = 49,5 мВт + 384 мВт = 433,5 мВт

2. Расчет тактовой частоты пикселей (F_clk):
   F_clk = H_total * V_total * Frame_Rate
   Где:
     H_total = Активная горизонтальная (1024) + Гашение (H_Front_Porch + H_Back_Porch + H_Sync_Width)
     V_total = Активная вертикаль (768) + Гашение (V_Front_Porch + V_Back_Porch + V_Sync_Width)

   *При условии стандартных параметров:
   H_total = 1024 + 160 = 1184
   В_всего = 768 + 38 = 806
   Частота кадров = 60 Гц
   F_clk = 1184 * 806 * 60 = 57 258 240 Гц = ~57,26 МГц

Региональные стандарты и сертификаты США: обеспечение соответствия UL, CE, RoHS и FCC.

Выход на рынок США требует строгого соблюдения законов о безопасности и охране окружающей среды. Наши 3,17-дюймовые горизонтальные ЖК-модули полностью сертифицированы на соответствие нормативным требованиям, предъявляемым крупными американскими покупателями и федеральными властями:

• Соответствие RoHS и REACH:Полностью не содержит свинца, ртути, шестивалентного хрома и полибромированных дифенилов, что соответствует нормам штата, таким как Предложение 65 штата Калифорния.
• Часть 15 FCC, класс B:Протестировано в экстремальных условиях, чтобы гарантировать минимальное электромагнитное излучение, что делает его безопасным для медицинских помещений и жилых домов.
• UL 62368-1 Готовность:В основе используются высококачественные материалы компонентов, устойчивые к огню и механическому разрушению, что способствует беспрепятственному получению сертификатов безопасности конечного продукта.

Часто задаваемые вопросы (FAQ): 3,17-дюймовый ЖК-экран, голосовой поиск и PAA

Совместим ли этот 3,17-дюймовый горизонтальный ЖК-дисплей с экосистемами умного дома, такими как Matter Standard, Apple HomeKit и Amazon Alexa?

Да. Хотя этот дисплей использует необработанную 16/18/24-битную сигнализацию RGB на аппаратном уровне, он легко подключается к процессорам под управлением Linux, RTOS или высокопроизводительным микроконтроллерам (например, серии ESP32-S3 или STM32), которые действуют как концентраторы умного дома. Развернув соответствующую среду графического пользовательского интерфейса (например, LVGL или Qt), вы можете создавать потрясающие панели управления, которые взаимодействуют с Matter, HomeKit или Alexa через Wi-Fi/Thread.

Каковы точные механические допуски на резку и расстояние между рамками при индивидуальном производстве в США?

Физическое внешнее стекло имеет допуск на прецизионную резку +/- 0,15 мм. Левая и правая рамки математически симметричны, их толщина составляет 1,8 мм каждая, что упрощает структурную интеграцию. Мы рекомендуем сохранять механический зазор в 0,3 мм по периметру дисплея, чтобы поглощать внешние физические удары и избегать повреждений экрана при сильном структурном давлении.

Каковы основные инструкции по технике безопасности и ограничения по напряжению для предотвращения перегорания подсветки?

Драйвер подсветки должен питаться от источника постоянного тока, а не от источника постоянного напряжения. Ограничьте максимальный прямой ток (I_led) до 45 мА, чтобы избежать теплового разгона. Превышение 10,2 В на матрице подсветки без ограничения тока приведет к немедленному тепловому стрессу и необратимому перегоранию светодиодной матрицы, сокращая срок службы устройства.

Готовы к обновлению? Запросите ценовое предложение и техническую документацию для вашего следующего проекта

Посетите https://www.lcdtftlcd.com/3-17-inch-horizontal-lcd-screen-1024-768-rgb-16-18-24bit.html, чтобы обеспечить доступ к инвентарю и поддержке в США.

Убедитесь, что ваше оборудование выделяется на высококонкурентном рынке США. Используйте наш современный дисплей, чтобы обеспечить максимальную четкость, эффективность системы и общую надежность. Воспользуйтесь нашими прямыми каналами поддержки и обеспечьте заранее согласованные оптовые цены уже сегодня.
