Что следует проверить перед использованием 3,5-дюймового MIPI-дисплея с разрешением 640 × 480?

Прежде чем утвердить3,5-дюймовый горизонтальный экран 640x480 Интерфейс MIPI, проверьте пять вещей: фактическое активное разрешение и ориентацию, требования MIPI вашей материнской платы, 30-контактную распиновку, механический чертеж, а также инициализацию и оптическую документацию поставщика. HJ3450-02 от HONGJIA может подойти для компактных промышленных, портативных, умных домашних, косметических и потребительских товаров, но одна неразрешенная спецификация может привести к дорогостоящему перепроектированию.

Сначала подтвердите, является ли HJ3450-02 горизонтальным дисплеем 640 × 480 или портретным модулем 480 × 800.

Первый ответ не полностью подтверждается опубликованной информацией: в описании продукта HJ3450-02 указан как горизонтальный дисплей с разрешением 640 × 480, а в таблице спецификаций отдельно указано 480(RGB) × 800. Рассматривайте это несоответствие как инженерный вопрос, а не детали форматирования.

Устраните конфликт спецификации перед выборкой

Попросите HONGJIA подтвердить разрешение активной матрицы, расположение пикселей, исходную ориентацию сканирования, направление просмотра и точную версию цитируемого модуля. Запросите текущую техническую информацию и фотографию или рисунок, обозначающий активную область. Не делайте выводов об ориентации по внешним размерам или расположению разъема.

Для модуля 640 × 480 и модуля 480 × 800 могут потребоваться разные ресурсы пользовательского интерфейса, предположения о кадровом буфере, команды инициализации и макеты корпуса. Если дисплей физически горизонтален, но данные панели настроены для портретного сканирования, вашей команде разработчиков программного обеспечения может потребоваться поддержка вращения. Это может повлиять на время загрузки, использование памяти, координаты касания и композицию изображения.

Сопоставьте проверенную ориентацию с пользовательским интерфейсом и корпусом продукта.

Для портативного тестера или интерфейса промышленного управления горизонтальное пространство может подходить для графиков тенденций, меток измерений и элементов управления с двумя столбцами. Портретная панель может быть лучше для списков или вертикально расположенных рабочих процессов. Подтвердите выбор относительно отверстия лицевой панели, активной области, направления обзора, выхода кабеля и особенностей монтажа, прежде чем ваш промышленный образец будет заморожен.

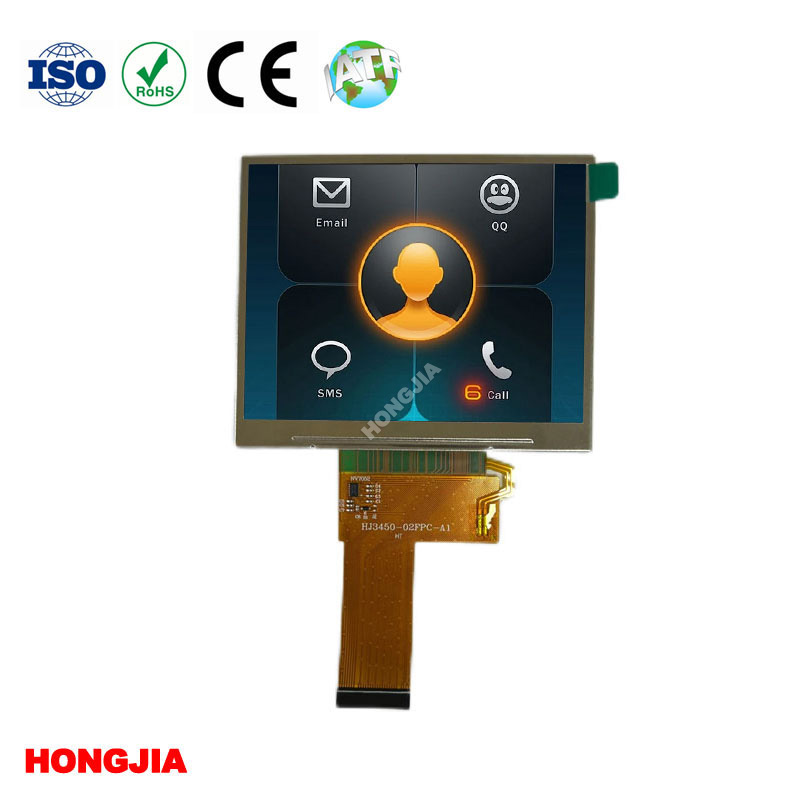

ИспользуйтеСтраница продукта HJ3450-02в качестве отправной точки, затем получите контролируемый чертеж для указанной вами редакции.

Что предлагает модуль HONGJIA для компактных встроенных интерфейсов

HJ3450-02 описывается как 3,5-дюймовый пропускающий TFT-ЖК-модуль IPS с микросхемой драйвера NV3051F, интерфейсом MIPI и 30-контактным разъемом. Указанный размер составляет 76,2 × 63,2 × 3,5 мм, а заявленный диапазон рабочих температур составляет от -20°C до 70°C. Яркость указана как выбираемая до 500 кд/м², поэтому подтвердите точный интервал яркости, а не предполагайте, что для каждого образца используется максимальное значение.

IPS помогает поддерживать более стабильный цвет и контрастность, поскольку оператор смотрит на экран не перпендикулярно. Это не избавляет от необходимости проверять реальный угол обзора, контрастность, отражения от покровной линзы и читаемость в условиях освещения вашего продукта. «Прозрачность» также имеет значение: модуль предназначен для просмотра с подсветкой, а не как трансфлективная панель, читаемая при солнечном свете.

Размер модуля и соединение MIPI делают его кандидатом для компактных встраиваемых систем, включая портативные испытательные приборы, промышленное оборудование, медицинское оборудование, косметические устройства, продукты для умного дома, оборудование POS и бытовую электронику. Пригодность по-прежнему зависит от вашего хост-процессора, оптического стека, корпуса и требований к окружающей среде.

Может ли ваша хост-плата управлять 30-контактным соединением MIPI?

Только если хост поддерживает точные электрические и программные требования MIPI-DSI панели. 30-контактный разъем описывает физический интерфейс; он сам по себе не сообщает вам количество полос, скорость полосы, формат пикселей, последовательность команд, шины питания или метод управления подсветкой.

Проверьте количество линий MIPI, время, команды инициализации, распиновку и ориентацию разъема.

Перед компоновкой запросите полное определение выводов и подтвердите:

• Количество полос данных MIPI, поведение часов и требуемая скорость передачи данных
• Поддерживаемый формат пикселей, порядок цветов и режим видео или командный режим.
• Требования к горизонтальной и вертикальной синхронизации
• Последовательность сброса, перехода в режим ожидания, включения и выключения
• Питание панели, напряжение ввода-вывода, вход подсветки и диапазон тока подсветки
• Сторона контактов FPC, ориентация разъема, ограничения длины кабеля и нумерация контактов
• Команды инициализации NV3051F и любые необходимые настройки регистров

Распространенные сбои в полях просты: FPC зеркально отображается, строка сброса остается плавающей, хост использует неправильный порядок цветов или дисплей загорается без получения действительных данных кадра. Белый экран обычно не доказывает совместимость MIPI. Это может лишь доказать наличие подсветки и питания панели.

Попросите вашего инженера по встроенному программному обеспечению протестировать образец с тем же семейством процессоров, мостом, разъемом и последовательностью питания, запланированными для производства. Если ваша плата использует другую реализацию MIPI, спросите HONGJIA, возможна ли специальная конфигурация FPC или инициализации и какие изменения остаются в конструкции стандартного модуля.

Какие документы необходимы для перехода от демонстрационного образца к утверждению проекта?

Образец полезен для проверки качества и соответствия изображения. Это не утверждение проекта. Запросите набор документов, который позволит группам по оборудованию, встроенному ПО, механике и закупкам проверять одну и ту же версию.

• Текущее техническое описание продукта с подтвержденным разрешением и ориентацией.
• Механический чертеж, показывающий контур, активную область, область обзора, толщину, детали монтажа и положение FPC.
• Электрические характеристики, включающие распиновку разъема, питание, подсветку и условия интерфейса.
• Код инициализации или последовательность команд для микросхемы драйвера NV3051F
• Оптические данные о яркости, контрастности, направлении обзора и однородности, если таковые имеются.
• Предельные температуры эксплуатации и хранения, а также критерии проверки дефектов дисплея
• Идентификация образцов с контролем версий и любых известных различий между образцами и производственными версиями

Если сенсорный экран является частью продукта, рассматривайте сенсорную панель, защитную линзу, клейкую основу и FPC как отдельный обзор. Дисплей, который подходит до приклеивания, может не подойти после того, как будет указан окончательный оптический стек.

Где подойдет 3,5-дюймовый горизонтальный IPS-дисплей и где он может оказаться непригодным?

Этот 3,5-дюймовый TFT-дисплей MIPI — разумный кандидат, когда вам нужен компактный цветной интерфейс, горизонтальная компоновка и стандартное встроенное соединение. Он заслуживает раннего рассмотрения для портативных инструментов, промышленных средств управления, косметического оборудования, интерфейсов для умного дома и других продуктов, где объем корпуса имеет значение.

Это может быть неприемлемо, если вашему продукту требуется читаемость при солнечном свете без проверенной оптической конструкции, работа при температуре ниже -20°C или выше 70°C, трансфлективная панель, необычно высокая яркость или пользовательский интерфейс только в портретной ориентации. Эти требования должны быть указаны перед цитированием. HONGJIA также предлагает другие категории дисплеев, в том числе широкотемпературные и трансфлективные, но не думайте, что HJ3450-02 предоставляет такие функции.

Еще одним практическим ограничением является программное обеспечение. Если ваш графический стек не может поворачивать панель или направлять ее в требуемую ориентацию, изменение дисплея на поздних стадиях разработки может привести к перепроектированию платы или пользовательского интерфейса. Подтвердите это решение, пока образец еще оценивается.

Что должна запросить американская группа разработчиков у HONGJIA перед отправкой запроса на предложение?

Отправьте контролируемое требование, а не просто ссылку на продукт. Укажите подтвержденное целевое разрешение, ориентацию, активную площадь, пределы корпуса, температурный диапазон, целевую яркость, хост-процессор или мост, требования MIPI и предполагаемую годовую потребность. Попросите HONGJIA отметить каждый элемент как стандартный, настраиваемый или индивидуальный.

Запросите образцы, варианты FPC и сенсорного управления, ограничения на индивидуальную настройку и доказательства непрерывности производства.

Запросите образцы предлагаемой производственной конфигурации, включая предполагаемый FPC, разъем, настройку подсветки и сенсорную опцию, если применимо. Подтвердите, может ли HONGJIA настроить FPC, назначение контактов, крышку линзы, сенсорную панель, яркость или параметры инициализации, а также спросите, какой минимальный заказ, набор инструментов, время выполнения и проверочные работы требуются для каждого изменения.

Для принятия производственного решения запросите доказательства непрерывности поставок: запланированную ревизию модуля, положение источника микросхем драйвера, практику уведомления об изменениях, процесс проверки качества и поддержку, доступную со стороны завода или команды FAE. Не запрашивайте сертификаты или отчеты об испытаниях как формальность; определите, какие стандарты действительно требуются для вашего готового продукта, и запросите соответствующую документацию.

Используйте HONGJIAИнформация на 3,5-дюймовом горизонтальном дисплее MIPIчтобы начать техническое обсуждение, а затем обусловить запрос предложений разрешением конфликта 640 × 480 и 480 × 800. Правильный следующий шаг — это документированная выборочная проверка, а не заказ на поставку, основанный на неоднозначной таблице.
