Каковы требования к интерфейсу для 3,1-дюймового IPS-дисплея 480x800?

Для 3,1-дюймового IPS-дисплея 480x800 требуется гибридный интерфейс: низкоскоростное соединение SPI для инициализации микросхемы драйвера в сочетании с высокоскоростным 16-битным или 18-битным параллельным интерфейсом RGB для передачи фактических данных пикселей. В HONGJIA HJ3100-03 эти сигналы передаются через стандартный 39-контактный FPC (гибкая печатная схема). Для управления этим экраном вам понадобится хост-микроконтроллер, оснащенный выделенным аппаратным контроллером ЖК-дисплея, достаточным объемом оперативной памяти для хранения кадрового буфера объемом 768 КБ и способностью генерировать сигналы точной тактовой частоты, горизонтальной синхронизации и вертикальной синхронизации с частотой 60 Гц.

39-контактный SPI и 16-битная архитектура RGB HJ3100-03.

39-контактная разводка отделяет обязанности по настройке от высокоскоростной передачи данных. Такое разделение труда строго необходимо для экранов такого разрешения.

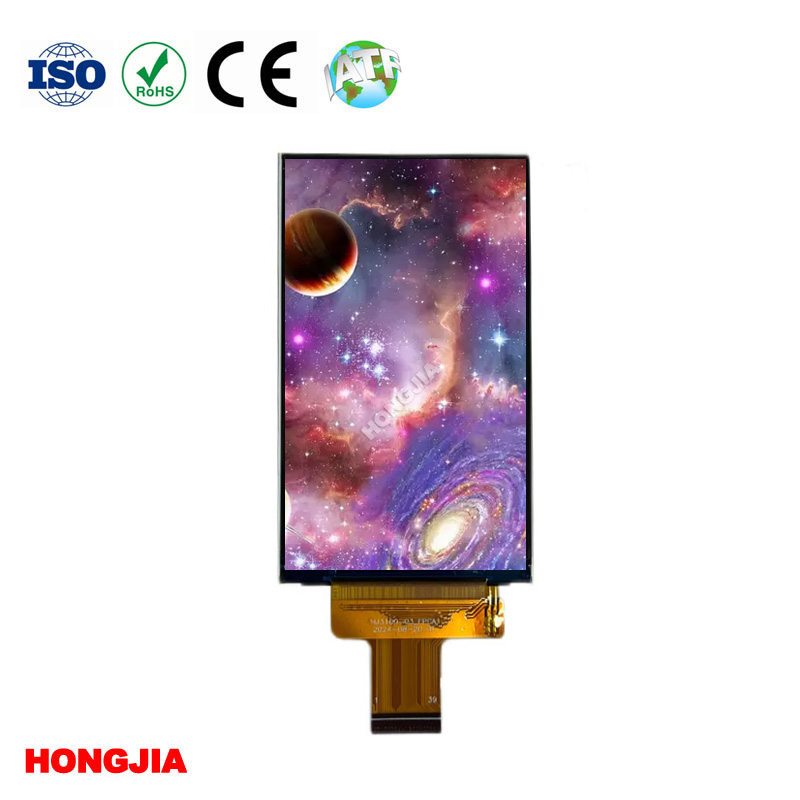

480x8003,1-дюймовый IPS-экран 480x800 RGBвыдает 384 000 пикселей на кадр. Для работы с глубиной цвета 16 бит (RGB565) и стандартной частотой обновления 60 Гц требуется передача примерно 368 мегабит данных в секунду. Стандартная шина SPI ограничивает эту полосу пропускания. Если вы попытаетесь передать полное видео через SPI с таким разрешением, вы получите максимальную скорость около 10–15 кадров в секунду, что приведет к заметной замедленности интерфейса.

Вместо этого главный MCU использует 3-проводные или 4-проводные контакты SPI исключительно для инициализации. Вы отправляете полезную нагрузку конфигурации один раз при загрузке, чтобы настроить гамма-кривые, последовательность мощности и ориентацию дисплея. После регистрации команд настройки 16-битный интерфейс RGB берет на себя тяжелую работу по непрерывной потоковой передаче необработанных пиксельных данных. Стандарт 39-контактного разъема обеспечивает достаточное количество выделенных линий передачи данных, чтобы поддерживать плавную частоту кадров, не создавая узких мест для основного процессора.

Интеграция микросхемы драйвера ST7701 со встроенными хост-платами

ST7701 — это широко используемая микросхема драйвера такого размера и разрешения, монтируемая непосредственно на стекло (COG). Чтобы заставить его общаться с вашей хост-платой, требуется пристальное внимание к памяти и времени.

Несжатый кадровый буфер 480x800 с 16-битным цветом занимает ровно 768 КБ ОЗУ. Большинство микроконтроллеров начального уровня не имеют такого большого количества внутренней SRAM. Если выбранный вами MCU не соответствует требованиям, вам придется проложить внешнюю SDRAM на вашей печатной плате, что усложняет компоновку платы и увеличивает электромагнитные помехи.

Допуски по времени одинаково неумолимы. ST7701 ожидает непрерывную, точно синхронизированную синхронизацию точек (PCLK) наряду с сигналами разрешения данных (DE), HSYNC и VSYNC. Не пытайтесь побитно использовать 16-битный интерфейс RGB, используя контакты ввода-вывода общего назначения. Хост должен иметь выделенный аппаратный контроллер RGB (например, LTDC на чипах STM32 или LCDC на компонентах NXP). Пропуск одного тактового цикла или задержка импульса VSYNC на несколько микросекунд приводит к видимым разрывам экрана, мерцанию или полному переворачиванию изображения.

Управление рассеиванием тепла в герметичных промышленных корпусах с яркостью 1000 нит

Высокая яркость достигается за счет прямых тепловых затрат. Пропускание 1000 нит через пропускающий обычно черный ЖК-дисплей означает, что светодиоды подсветки будут работать близко к максимальному номинальному току. В условиях лаборатории под открытым небом это редко является проблемой. Это тепло удерживается внутри герметичного промышленного корпуса со степенью защиты IP67 или наружного портативного испытательного прибора.

Если оставить воздушный зазор непосредственно за экранным модулем в герметичном устройстве, светодиоды подсветки начнут нагреваться и преждевременно выйдут из строя. Через несколько месяцев баланс белого экрана заметно сместится в желтый цвет, а общая яркость упадет. Вы должны обеспечить тепловой путь эвакуации. Инженерные группы обычно устанавливают теплопроводящую прокладку между металлической задней частью модуля жидкокристаллического дисплея и внутренним алюминиевым конструкционным кронштейном, превращая сам корпус в радиатор.

Настройка FPC и сенсорных панелей для портативных медицинских и промышленных устройств

Готовые модули дисплея редко идеально вписываются в специализированное оборудование. Стандартное положение 39-контактного FPC может конфликтовать с полостью батареи в измерителе кислорода в крови или вызывать неудобное размещение платы в портативном косметическом оборудовании.

Изгиб FPC за пределы минимального радиуса изгиба для принудительной посадки приведет к образованию микротрещин в медных дорожках, что приведет к периодическим сбоям дисплея на сборочной линии или в полевых условиях. SZ Hongjia Technology Shares Limited изменяет длину, форму и расположение выводов FPC в соответствии с вашей конкретной компоновкой печатной платы, устраняя механическое напряжение.

Добавление емкостного сенсорного экрана вводит еще одну переменную. Для экрана медицинского назначения с диагональю 3,1 дюйма воздушный зазор между сенсорным датчиком и стеклом дисплея является проблемой. Изменение влажности окружающей среды приводит к образованию конденсата внутри этого зазора, что ухудшает видимость и регистрирует ложные сенсорные вводы. Использование оптического соединения — когда прозрачный жидкий клей прикрепляет сенсорную панель непосредственно к TFT-стеклу — устраняет воздушный зазор, повышает ударопрочность и ограничивает внутренние отражения.

Обеспечение долгосрочных поставок и небольших объемов испытаний для инженерных групп США

Нестабильность цепочки поставок диктует дизайн оборудования так же, как и технические характеристики. Американские группы, разрабатывающие промышленные системы управления или медицинское оборудование, обычно производят их партиями по 500 или 5000 единиц, а не 500 000. Многие производители дисплеев отдают предпочтение крупносерийной бытовой электронике и без особого предупреждения выдают уведомление об окончании срока службы (EOL) для небольшого модуля TFT LCD.

Замена экрана в середине производства — дорогостоящая ошибка. Для этого требуется новая компоновка платы, новые настройки синхронизации встроенного ПО, а в случае с медицинскими устройствами — полная повторная сертификация продукта. SZ Hongjia специально ориентирована на промышленные и медицинские рынки, гарантируя долгосрочную стабильность поставок и принимая небольшие пробные заказы на изготовление прототипов.

Для успешной интеграции модуля 480x800 вам понадобится MCU с аппаратным контроллером RGB, кадровым буфером размером 768 КБ и физическим дизайном, учитывающим тепло подсветки. Если ваше оборудование готово к этим требованиям, вы можетеоценить модуль HJ3100-03чтобы подтвердить совместимость контактов с вашей главной платой.
