Что такое 3,1-дюймовый TFT-ЖК-интерфейс RGB и почему он важен для проектирования встраиваемых дисплеев?

The 3,1-дюймовый TFT-ЖК-дисплей с интерфейсом RGBшироко используется во встроенных системах, промышленных панелях управления, медицинских приборах, портативных приборах и бытовой электронике. Эта статья дает глубокое техническое и практическое понимание того, как работает этот дисплей, почему важен интерфейс RGB, как он интегрируется в системы и с какими проблемами сталкиваются инженеры во время проектирования и развертывания. В нем также объясняются критерии выбора, распространенные ошибки, стратегии устранения неполадок и реальные приложения, которые помогают разработчикам и дизайнерам продуктов принимать обоснованные решения.

Оглавление

• 1. Знакомство с 3,1-дюймовым TFT-ЖК-интерфейсом RGB.
• 2. Понимание технологии TFT LCD
• 3. Что делает интерфейс RGB особенным?
• 4. Архитектура системы и поток сигналов
• 5. Объяснение основных технических характеристик
• 6. Преимущества дисплеев с интерфейсом RGB
• 7. Ограничения и инженерные проблемы
• 8. Приложения в реальных устройствах
• 9. Рекомендации по проектированию и интеграции
• 10. Сравнение с другими интерфейсами
• 11. Устранение распространенных проблем
• 12. Руководство по выбору инженеров
• 13. Часто задаваемые вопросы
• 14. Заключение и контактная информация

1. Знакомство с 3,1-дюймовым TFT-ЖК-интерфейсом RGB.

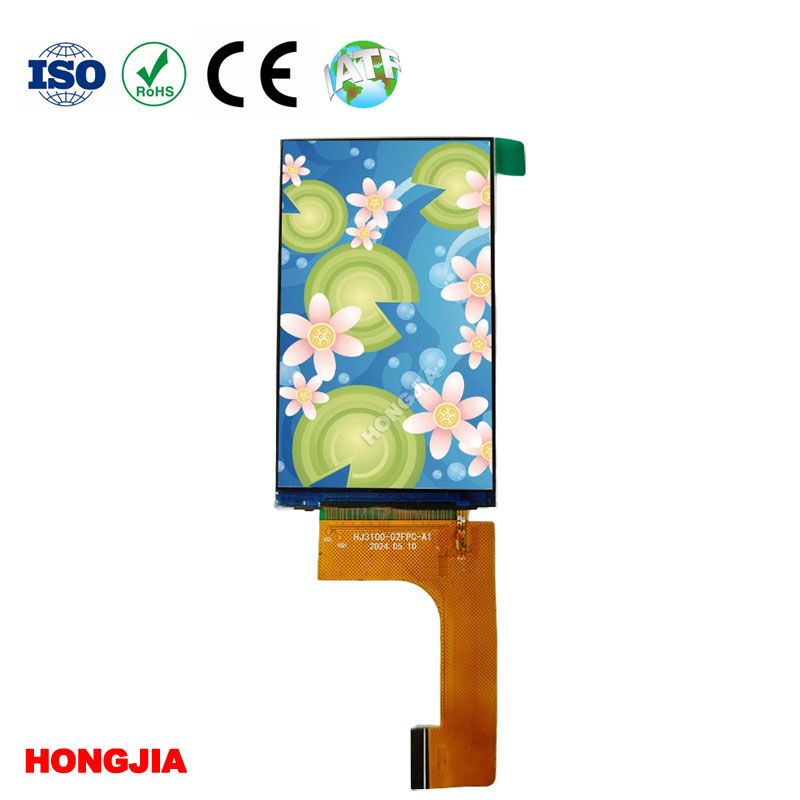

The 3,1-дюймовый TFT-ЖК-интерфейс RGB— это компактное решение для отображения, предназначенное для встраиваемых систем, требующих высококачественного визуального вывода и занимающего мало места. Технология TFT (тонкопленочный транзистор) обеспечивает активное управление матрицей, обеспечивая четкое изображение, быстрое время отклика и точную цветопередачу.

В отличие от последовательных интерфейсов, таких как SPI или I2C, интерфейс RGB передает данные пикселей параллельно, что позволяет поддерживать более высокие частоты обновления и более плавную графическую производительность. Это делает его особенно подходящим для приложений, где необходимы визуальные обновления в реальном времени.

2. Понимание технологии TFT LCD

ЖК-дисплеи TFT — это тип ЖК-дисплея с активной матрицей, в котором используются тонкопленочные транзисторы для индивидуального управления каждым пикселем. Эта структура улучшает контрастность, уменьшает перекрестные помехи и повышает общую стабильность изображения.

Ключевые компоненты включают в себя:

• Жидкокристаллический слой для модуляции света.
• Блок подсветки для освещения
• Цветовые фильтры для представления RGB
• Матрица тонкопленочных транзисторов для управления пикселями

Размер 3,1 дюйма часто выбирают для портативных устройств, где пространство ограничено, но четкость изображения по-прежнему важна.

3. Что делает интерфейс RGB особенным?

Интерфейс RGB — это метод параллельной передачи данных, который одновременно отправляет сигналы красного, зеленого и синего цветов. Каждый пиксель определяется комбинацией этих трех сигналов, что позволяет точно управлять цветом.

Основные характеристики:

• Параллельная передача данных (8/16/18/24-бит RGB)
• Высокая возможность обновления
• Визуальные обновления с низкой задержкой
• Прямое сопоставление пикселей с контроллера на дисплей

Поскольку интерфейсы RGB обходят сложное последовательное декодирование, они широко используются во встроенных системах, чувствительных к производительности.

4. Архитектура системы и поток сигналов

Типичная 3,1-дюймовая система TFT LCD RGB состоит из микроконтроллера или процессора, микросхемы драйвера дисплея и самой ЖК-панели.

Процесс прохождения сигнала:

1. CPU/GPU генерирует данные кадрового буфера
2. Сигналы RGB выводятся через параллельный контроллер GPIO или ЖК-дисплея.
3. Сигналы синхронизации (HSYNC, VSYNC, DE) выравнивают синхронизацию кадров.
4. TFT-панель получает данные пикселей построчно
5. Драйвер дисплея соответствующим образом обновляет матрицу пикселей.

Точность времени имеет решающее значение. Любое несовпадение сигналов синхронизации может привести к мерцанию, разрывам или искажениям изображения.

5. Объяснение основных технических характеристик

Понимание спецификаций помогает обеспечить правильную интеграцию системы:

6. Преимущества дисплеев с интерфейсом RGB

Интерфейс RGB предлагает несколько преимуществ в производительности, которые делают его предпочтительным выбором для встраиваемых систем.

• Высокая производительность обновления:Идеально подходит для графики в реальном времени
• Низкая задержка:Прямая передача пикселей минимизирует задержку
• Лучшее качество изображения:Никаких артефактов сжатия.
• Простота оборудования:Простая конструкция контроллера дисплея

Эти преимущества особенно важны в таких приложениях, как медицинский мониторинг, промышленные панели управления и портативное испытательное оборудование.

7. Ограничения и инженерные проблемы

Несмотря на свои преимущества, дизайн интерфейса RGB сопряжен с проблемами.

• Требуется много контактов GPIO (большое количество контактов)
• Сложная разводка печатной платы для обеспечения целостности сигнала
• Более высокая чувствительность к электромагнитным помехам
• Ограниченная масштабируемость для больших дисплеев

Инженеры должны тщательно разрабатывать планировку и стратегии заземления, чтобы избежать шумовых помех и ошибок синхронизации.

8. Приложения в реальных устройствах

Интерфейс TFT LCD RGB с диагональю 3,1 дюйма широко используется в различных отраслях:

• Промышленные панели управления
• Портативные медицинские диагностические инструменты
• Интерфейсы управления умным домом
• Портативные измерительные приборы
• Бытовая электроника (GPS, POS-терминалы)

Баланс размера, производительности и стоимости делает его очень универсальным.

9. Рекомендации по проектированию и интеграции

Чтобы обеспечить оптимальную производительность, инженеры должны следовать следующим принципам проектирования:

• Поддерживайте строгую синхронизацию времени для HSYNC и VSYNC.
• Используйте трассировки печатных плат с контролем импеданса
• Делайте сигнальные линии как можно короче
• Используйте подходящие конденсаторы для развязки мощности.
• Оптимизация частоты обновления прошивки

Правильная реализация обеспечивает стабильную работу дисплея и долгосрочную надежность.

10. Сравнение с другими интерфейсами

RGB остается предпочтительным выбором для компактных, высокоскоростных встраиваемых систем визуализации.

11. Устранение распространенных проблем

Общие проблемы включают в себя:

• Мерцание дисплея из-за несоответствия времени
• Неправильные цвета из-за неправильно настроенной разрядности.
• Пустой экран из-за отсутствия сигналов синхронизации
• Шумовые помехи из-за плохого заземления

Решения:

• Проверьте синхронизацию тактового сигнала и сигнала синхронизации.
• Проверьте настройки конфигурации прошивки
• Улучшение разводки и экранирования печатной платы
• Используйте правильное регулирование напряжения

12. Руководство по выбору инженеров

При выборе 3,1-дюймового модуля TFT LCD RGB учитывайте:

• Требования к разрешению вашего приложения
• Доступная возможность интерфейса MCU или процессора
• Ограничения энергопотребления
• Условия эксплуатации (температура, влажность)
• Требования к яркости для внутреннего/наружного использования

Хорошо подобранный дисплей значительно сокращает время разработки и улучшает взаимодействие с пользователем.

13. Часто задаваемые вопросы

Вопрос 1: Почему для встраиваемых систем предпочтителен интерфейс RGB?
Потому что он обеспечивает быструю, прямую передачу данных пикселей с минимальной задержкой.

Вопрос 2. Подходит ли 3,1-дюймовый TFT ЖК-дисплей для использования на открытом воздухе?
Да, если он имеет достаточную яркость и антибликовое покрытие.

В3: Требуется ли для интерфейса RGB специальный контроллер?
Да, для большинства систем требуется контроллер ЖК-дисплея или микроконтроллер с поддержкой вывода RGB.

Вопрос 4. Что вызывает мерцание ЖК-дисплеев TFT?
Неправильные сигналы синхронизации или нестабильное питание.

В5: Можно ли использовать интерфейс RGB в устройствах с батарейным питанием?
Да, но требуется оптимизация энергопотребления из-за более высокой активности данных.

14. Заключение и контактная информация

Интерфейс TFT LCD RGB с диагональю 3,1 дюйма остается одним из наиболее эффективных и широко используемых решений для отображения при проектировании встраиваемых систем. Его способность обеспечивать высокоскоростное и высококачественное изображение делает его незаменимым в промышленных, медицинских и потребительских приложениях. Однако успешная реализация требует пристального внимания к срокам, планировке и системной интеграции.

Для надежных модулей дисплея и профессиональной технической поддержки,SZ Hongjia Technology Shares Limitedпредоставляет индивидуальные решения TFT LCD, адаптированные к различным промышленным требованиям.

Если вы ищете высококачественные решения TFT LCD или техническое сотрудничество,связаться с намив SZ Hongjia Technology Shares Limited — мы готовы поддержать ваш следующий проект.
