Методы проектирования аппаратного обеспечения для 2,0-дюймовых HD TFT-дисплеев (разрешение 480*360, интерфейс RGB) в портативных устройствах

     Проектирование оборудования для2,0-дюймовый альбомный HD-дисплей(Разрешение 480*360, интерфейс RGB) в портативных устройствах сосредоточено на балансе качества изображения, энергопотребления, физического пространства и надежности. Ниже приведены ключевые методы проектирования и соображения, обобщенные инженерами Shenzhen Hongjia Technology:

I. Интерфейс и целостность сигнала

1. Выбор интерфейса RGB

Отдайте приоритет использованию параллельных интерфейсов RGB565 (16 бит) или RGB666 (18 бит), чтобы обеспечить достаточную полосу пропускания данных для разрешения 480*360 при частоте 60 Гц (требуется тактовая частота пикселей примерно ~ 20 МГц).

Если напряжение интерфейса основного контроллера не соответствует напряжению ЖК-дисплея (например, 1,8 В против 3,3 В), необходимо добавить микросхему сдвига уровня (например, TXS0108E) или резисторный делитель в сочетании с буфером.

2. Оптимизация маршрутизации сигналов

Согласование длины и импеданса: рекомендуется, чтобы линии данных RGB (D[0:17]) были согласованы по длине внутри своей группы (с отклонением ≤100 мил); линия синхронизации (PCLK) должна быть согласована по длине независимо и проложена вдали от источников высокоскоростного шума.

Заземление и экранирование. На FPC (гибкой печатной схеме) или печатной плате используйте линии GND для изоляции сигналов RGB от источников шума, таких как ШИМ подсветки и линии питания.

Согласование оконечной нагрузки: если расстояние передачи превышает 10 см, на конце ЖК-дисплея можно добавить последовательный резистор (22–100 Ом) для подавления отражения сигнала.

II. Электроснабжение и контроль энергопотребления

1. Проектирование многоканального источника питания.

Типичные требования включают: VDD (логическое напряжение, обычно 3,3 В/1,8 В), VCI (напряжение драйвера ~ 3,3 В) и напряжение управления светодиодом подсветки (в диапазоне от 3,5 В до 20 В, в зависимости от количества светодиодов, соединенных последовательно).

Рекомендуется использовать малошумящий LDO (например, TPS7A47) для питания VDD и VCI, тем самым предотвращая влияние пульсаций шума от переключения источников питания на равномерность отображения.

2. Стратегии энергосбережения подсветки

Этот специальный дисплей оснащен подсветкой, состоящей из 6 светодиодов, обеспечивающих высокую яркость 800 нит, что обеспечивает четкую читаемость даже под прямыми солнечными лучами. В качестве альтернативы можно использовать высокоэффективную микросхему драйвера светодиодов (например, LP8556) для поддержки гибридной схемы управления, сочетающей ШИМ-регулирование яркости (рекомендуется > 1 кГц для предотвращения мерцания) и аналоговое регулирование яркости.

Автоматическая регулировка яркости. Включите датчик внешней освещенности (например, APDS-9301) для динамической регулировки подсветки в зависимости от условий окружающего освещения, тем самым достигая экономии энергии более 30%.

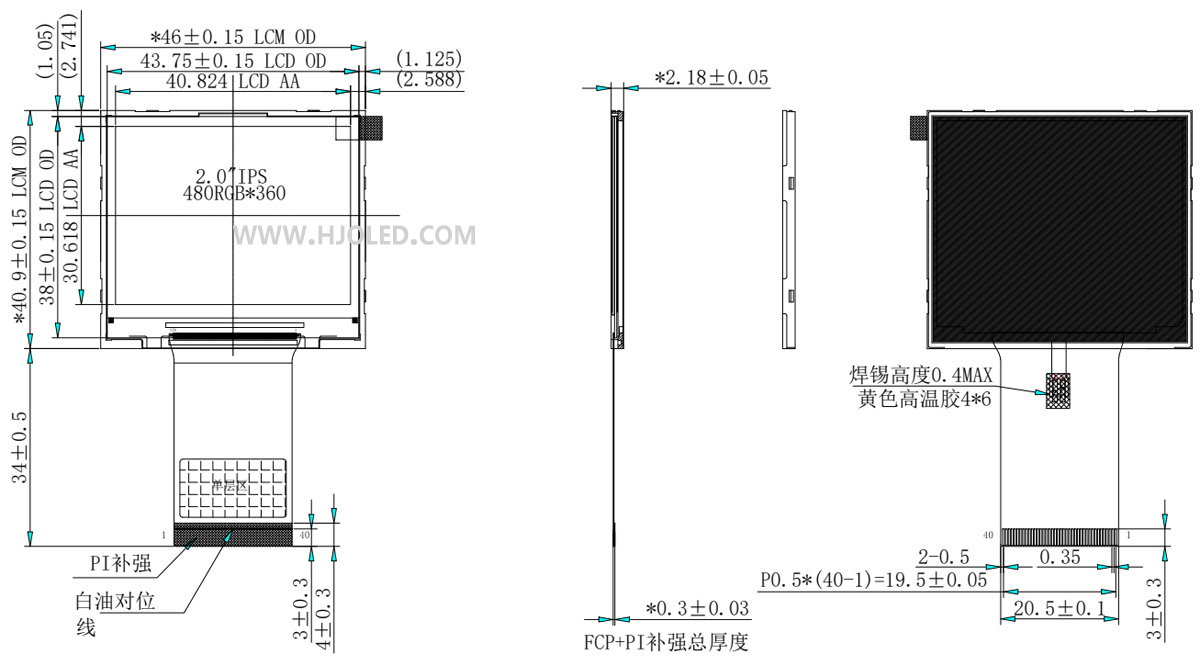

3. 2,0-дюймовый TFT-дисплей HD: это ландшафтно-ориентированный дисплей с разрешением высокой четкости 480 × 360 пикселей. Он использует микросхему драйвера ST7701S и интерфейс RGB. При проектировании материнской платы важно убедиться, что главный процессор поддерживает дисплеи с высоким разрешением и интерфейс RGB, чтобы предотвратить сценарии, когда процессору не хватает мощности для эффективного управления дисплеем. Горизонтальная конфигурация 480 × 360 имеет соотношение сторон 4:3; поэтому направление сканирования должно быть правильно настроено во время инициализации программного обеспечения (обычно с помощью битов MV/MX/MY команды 0x36), чтобы предотвратить поворот отображаемого изображения на 90 градусов.

III. ЭМС и помехоустойчивость

1. Экранирование ЖК-модуля

Поместите проводящую пену между модулем подсветки и печатной платой; кроме того, оберните FPC (гибкую печатную схему) медной фольгой и заземлите ее, чтобы минимизировать излучаемый шум.

2. Развязка источника питания

На каждом входе блока питания установите керамический конденсатор емкостью 10 мкФ параллельно высокочастотному конденсатору емкостью 0,1 мкФ, расположив их в непосредственной близости от разъема ЖК-дисплея.

3. Защита сигнала синхронизации.

Вставьте ферритовые бусины (например, BLM18PG121SN1) последовательно с сигналами HSYNC и VSYNC, чтобы отфильтровать высокочастотный шум.

IV. Тестирование и проверка

1. Проверка последовательности включения питанияУбедитесь, что последовательность подачи питания и синхронизации сигналов как для главного контроллера, так и для модуля ЖК-дисплея соответствуют требованиям, указанным в соответствующих технических описаниях (например, ширина импульса сброса > 10 мс).

2. Тестирование качества дисплея

Используйте тестовые шаблоны сплошного цвета и шахматной доски для проверки цветных пятен, мерцания и остаточного изображения (ореолов). Используйте осциллограф для измерения джиттера PCLK (тактовой частоты пикселей); это значение должно оставаться ниже 5% периода тактов.

3. Защита от ЭСР

Установите матрицу диодов TVS (например, SRV05-4) на интерфейсе FPC, чтобы обеспечить соответствие стандарту IEC 61000-4-2 уровня 4.

     Благодаря реализации вышеупомянутых стратегий проектирования можно добиться стабильной работы дисплея высокой четкости при ограниченном физическом пространстве, тем самым продлевая срок службы батареи портативных устройств. Мы рекомендуем, чтобы после создания прототипа приоритет отдавался тестированию энергопотребления и электромагнитных помех, а также проведению проверки долговечности FPC при подготовке к массовому производству. Shenzhen Hongjia Technology имеет 12-летний опыт работы в области исследований и разработок, производства и продажи экранов с диагональю от 1,14 до 12,1 дюйма, а также сопутствующих сенсорных экранов. Наш обширный ассортимент продукции включает в себя дисплеи высокой четкости, высокой яркости и неправильной формы с широким спектром вариантов интерфейса. Имея собственные специализированные производственные мощности, оснащенные полностью автоматизированным производственным оборудованием, мы с гордостью обслуживаем многочисленные компании из списка Fortune 500 по всему миру. Кроме того, мы предлагаем 36-месячную гарантию послепродажного обслуживания, гарантирующую вам полное спокойствие.
