Применение 2,4-дюймового ЖК-экрана с 6-битным последовательным интерфейсом RGB в электронных продуктах

     2,4-дюймовые ЖК-экраны с разрешением 240*320 очень распространены на рынке, а их интерфейсы обычно стандартны.  Сегодня инженеры Shenzhen Hongjia Technology будут использовать менее распространенный интерфейс: 2,4-дюймовый TFT-экран с 6-битным последовательным интерфейсом RGB. Эта комбинация обеспечивает отличный баланс между стоимостью, производительностью и сложностью конструкции и широко используется в устройствах низкого и среднего уровня, которым требуется определенный уровень качества дисплея.

1. Что такое 6-битный последовательный интерфейс RGB?

A. RGB: относится к управлению каждым пикселем экрана с использованием красных, зеленых и синих линий данных основных цветов.

B. 6 бит: указывает, что глубина каждого компонента цвета (R, G, B) составляет 6 бит, т. е. 64 уровня оттенков серого. Суммарная глубина цвета одного пикселя составляет 262 тыс. цветов (64 * 64 * 64 = 262 144). Это немного ниже по точности цветопередачи, чем у обычного 16-битного (65 тыс. цветов) или 24-битного (16,7 млн ​​цветов) RGB, но в целом этого достаточно для многих непрофессиональных приложений обработки изображений для человеческого глаза.

C. Серийный: Это ключ. В отличие от традиционных параллельных интерфейсов RGB (которые требуют большого количества линий данных и управления, таких как VSYNC, HSYNC, DE, D0-D15/23, обычно >20 линий), последовательный RGB передает данные RGB каждого пикселя через пару линий дифференциальной синхронизации (CLK+/CLK-) и 3 пары линий дифференциальных данных (R+,R-; G+,G-; B+,B-) на высокой скорости.

D. Количество физических линий: 6 пар дифференциальных линий + возможные линии заземления и питания, что значительно сокращает количество линий (обычно всего 8-12 физических кабелей).

E. Протокол: обычно следует упрощенной форме протокола DSI (последовательный интерфейс дисплея) MIPI D-PHY или варианту более высокого уровня интерфейса SPI. В 2,4-дюймовых экранах потребительского уровня его часто называют просто «последовательный RGB» или «интерфейс SPI RGB», по существу используя сериализатор для преобразования параллельных сигналов RGB в последовательный поток данных.

 2. Комбинированные преимущества (Почему именно такая конструкция?)

Такое сочетание «маленького размера экрана + глубины цвета от средней до низкой + последовательного интерфейса» демонстрирует следующие основные преимущества в приложениях:

А. Значительное сокращение количества проводов: это наиболее заметное преимущество. Уменьшение количества проводов с 20+ в параллельном интерфейсе примерно до 10 приводит к:

Меньше места требуется для трассировки между основным контроллером и экраном, что потенциально уменьшает количество слоев печатной платы и упрощает компоновку.

Использование меньших по размеру и более дешевых разъемов FPC, позволяющее сэкономить место и затраты на спецификацию.

Меньшее количество проводов приводит к снижению частоты отказов в точках подключения и упрощению конструкции защиты от помех.

Б. Сниженная стоимость:

Затраты на печатную плату, разъемы и затраты на сборку снижаются благодаря меньшему количеству проводов.

Количество GPIO, необходимых для основной микросхемы управления, уменьшено, что позволяет выбрать более экономичный MCU или MPU с меньшим количеством контактов.

C. Снижение энергопотребления:

Последовательные дифференциальные сигналы имеют меньший размах напряжения и меньшие электромагнитные помехи, что приводит к более низкому энергопотреблению по сравнению с параллельными сигналами уровня TTL.

Меньшее количество проводов означает меньшую паразитную емкость, и соответственно снижается мощность, необходимая для управления.

D. Соответствие требованиям к производительности:

Для 2,4-дюймового QVGA-экрана общее количество пикселей составляет 76 800. При частоте обновления 60 Гц требуемая полоса пропускания данных составляет примерно: 76800 * 18 бит/пиксель * 60 Гц ≈ 83 Мбит/с. Даже при 6-битном цвете (18 бит/пиксель) типичная скорость последовательного интерфейса (от сотен Мбит/с до более 1 Гбит/с) более чем достаточна, оставляя достаточный запас.

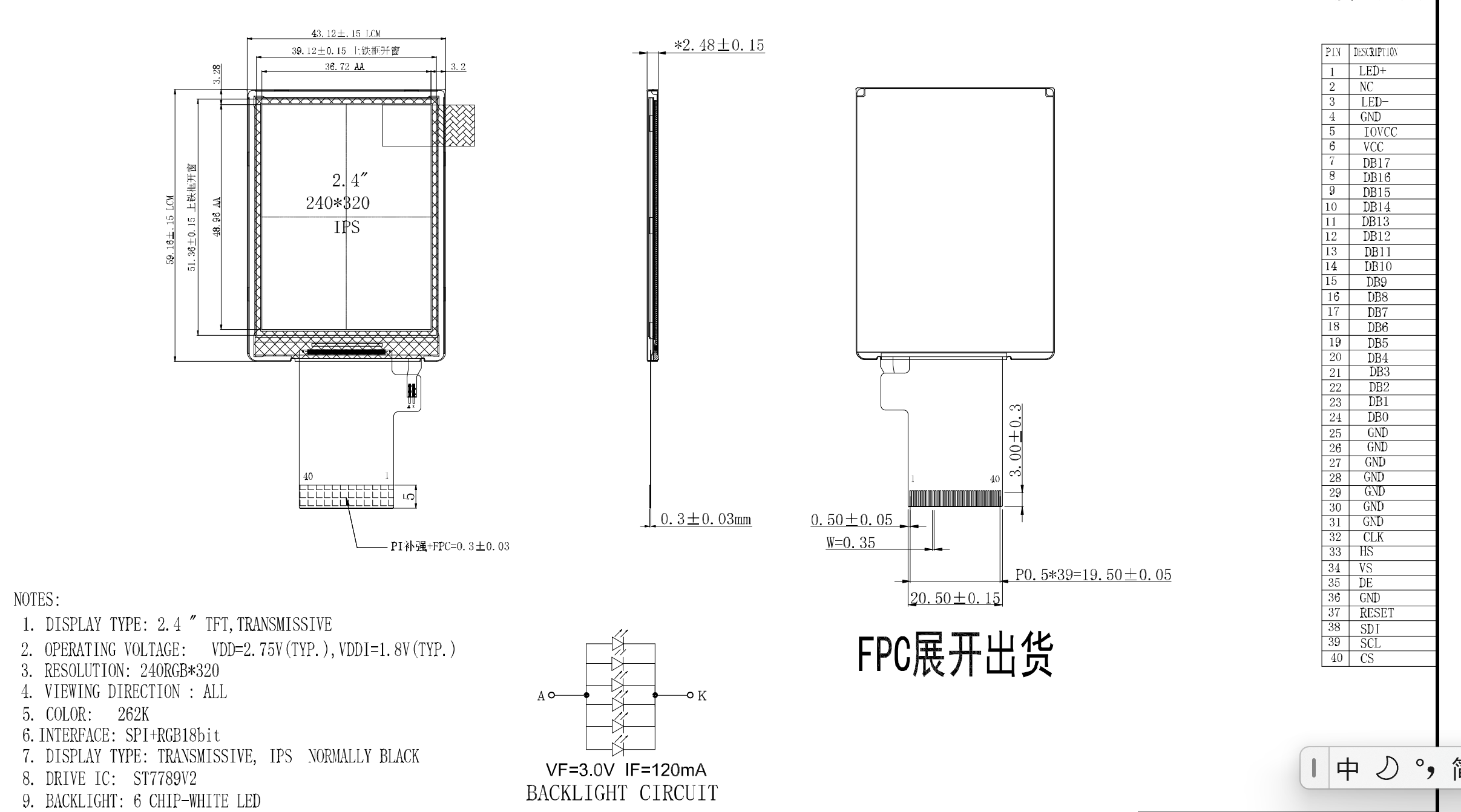

     Shenzhen Hongjia Technology занимается серийным производством 2,4-дюймовых ЖК-дисплеев с 6-битным последовательным интерфейсом RGB, модель HJ2408-18-A1.  Мы приветствуем запросы от клиентов по электронной почте. 2,4-дюймовый ЖК-экран с 6-битным последовательным интерфейсом RGB представляет собой высокооптимизированное решение для встроенного дисплея. Благодаря ключевой технологии сериализации интерфейса он обеспечивает упрощение конструкции, повышенную надежность и снижение общей стоимости без значительного ущерба для визуального восприятия (для небольших непрофессиональных приложений с изображениями), что делает его одним из классических вариантов дисплеев в современных компактных интеллектуальных устройствах.
