Анализ сценариев применения 7-дюймового горизонтального IPS-экрана с разрешением 1024×600, 2-канального MIPI, 24-контактного емкостного сенсорного экрана

       7-дюймовые альбомные TFT-экраны обычно имеют разрешение 1024*600 и 4-канальный интерфейс MIPI. Двухканальные ЖК-экраны встречаются редко, а те, в которых емкостный кабель сенсорного экрана объединен с кабелем ЖК-экрана, встречаются еще реже, что увеличивает рабочую нагрузку для инженеров по аппаратному обеспечению. Инженеры Shenzhen Hongjia Technology успешно выпустили в серийное производство 7-дюймовые горизонтальные IPS-экраны с разрешением 1024*600, двухканальным интерфейсом MIPI и емкостным сенсорным экраном. 24-контактный разъем объединяет сигналы сенсорного экрана и дисплея с помощью единого кабельного интерфейса, что упрощает проектирование пользователем.

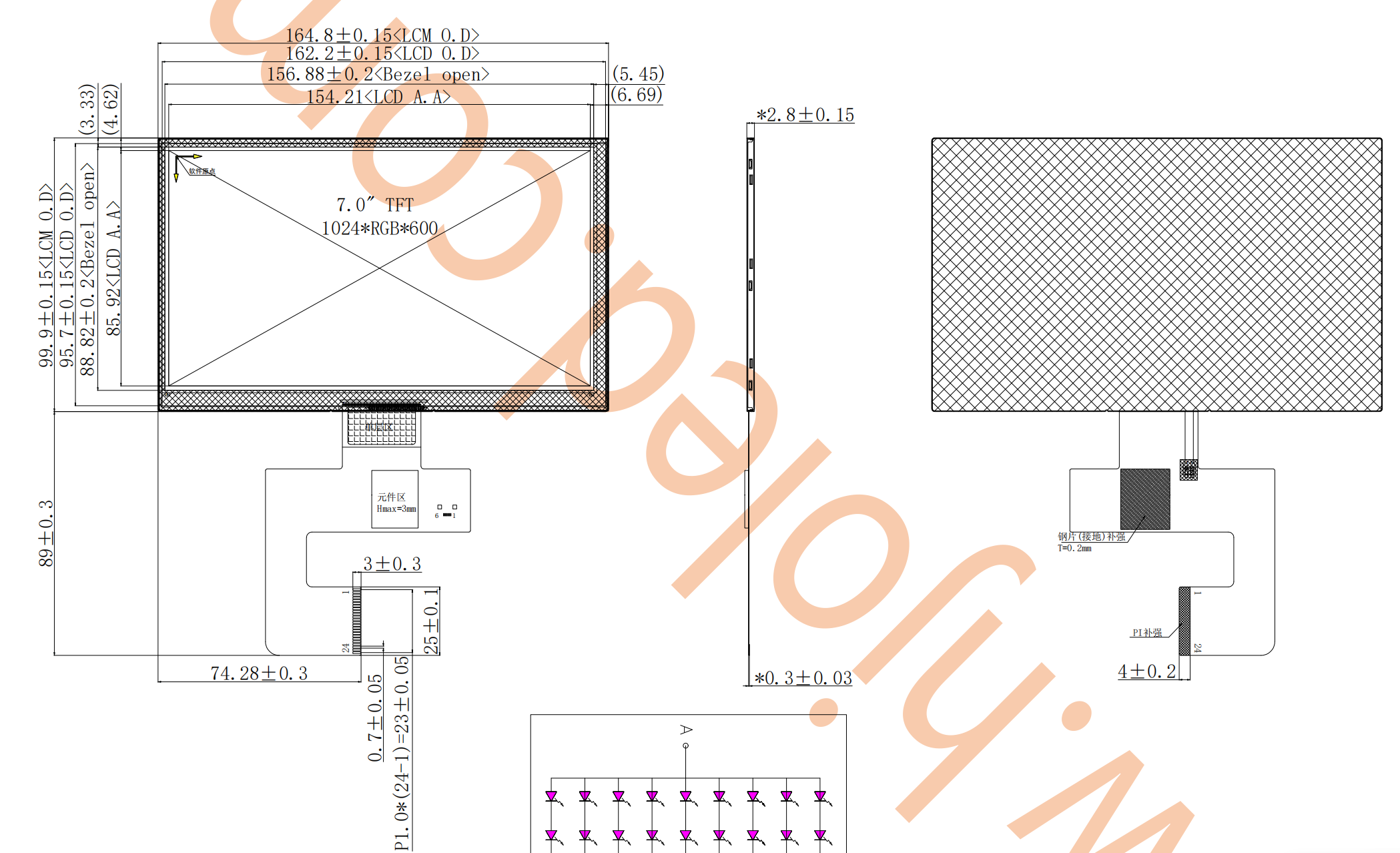

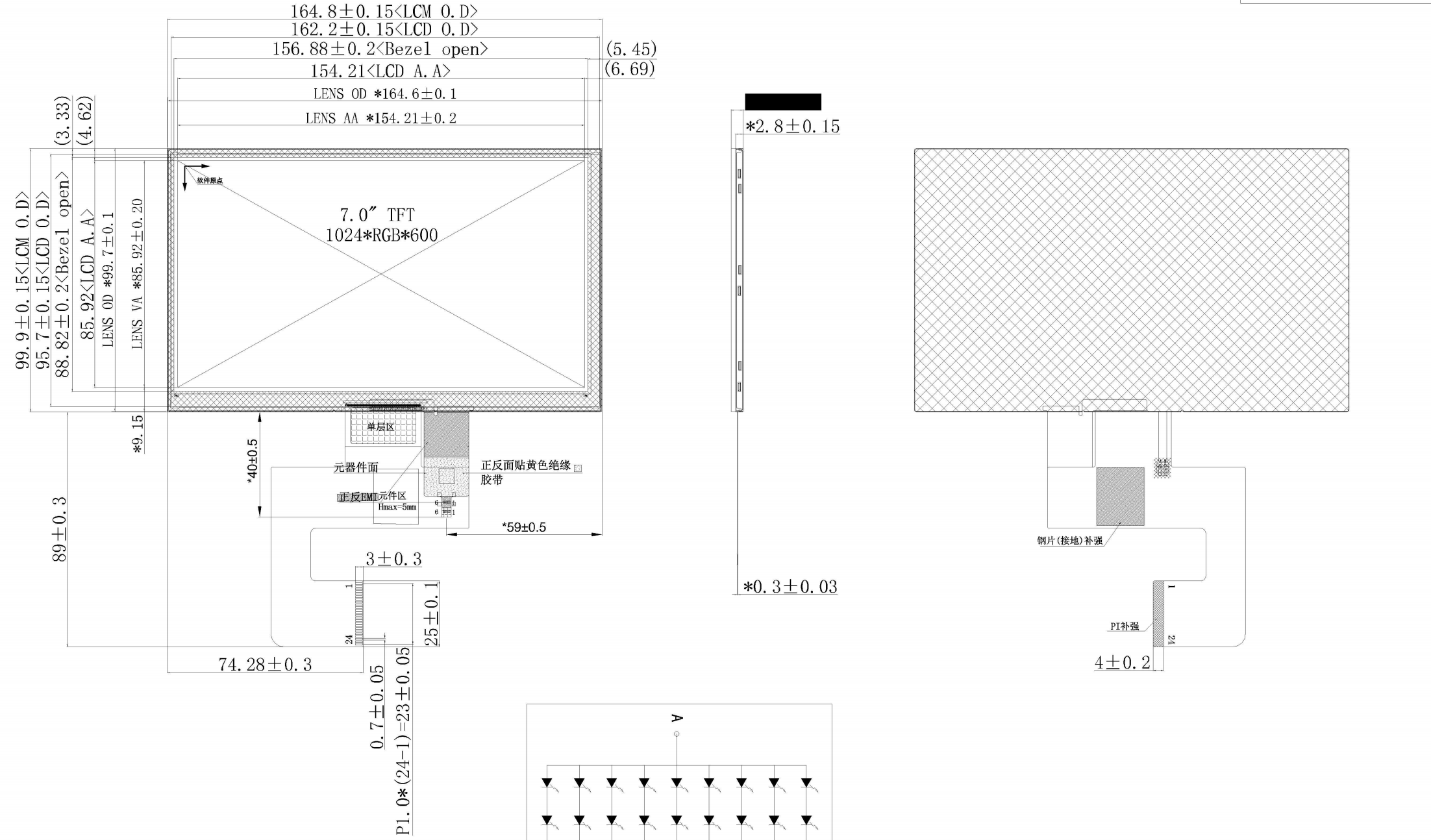

       7 дюймов, 1024×600 (соотношение сторон примерно 15:9, близко к 16:9). Это типичная спецификация дисплея начального и среднего уровня, экономичная и способная удовлетворить большинство основных потребностей дисплея с графическим интерфейсом, но его плотность пикселей (приблизительно 169 пикселей на дюйм) не так высока, как у экранов с более высоким разрешением. IPS (In-Plane Switching) предлагает такие преимущества, как широкие углы обзора, хорошая цветопередача и высокая стабильность. Независимо от угла обзора, ослабление цвета и яркости минимально, что делает его идеальным для приложений, требующих нескольких зрителей или работы под разными углами (например, промышленное управление, системы управления умным домом и портативные устройства).

Преимущества и применимые сценарии:

1. Баланс стоимости и производительности. Эта комбинация обеспечивает отличное соотношение цены и качества. IPS обеспечивает превосходное качество просмотра, а MIPI экономит место на плате и энергопотребление. Два канала обеспечивают достаточную полосу пропускания при разрешении 1024×600 при 60 Гц.

2. Предпочтительно для встраиваемых и портативных устройств:

A. Промышленный HMI: промышленные сенсорные экраны, интерфейсы приборов; Широкий угол обзора IPS позволяет операторам четко видеть с разных позиций.

B. Управление умным домом: панели управления домом, дисплеи интеллектуальных шлюзов; Интерфейс MIPI облегчает миниатюризацию устройства.

C. Портативные медицинские устройства: портативные испытательные приборы с высоким энергопотреблением и высокими требованиями к надежности.

D. Автомобильный послепродажный/вспомогательный дисплей: например, камеры заднего вида, развлекательные системы для задних сидений (обратите внимание на требования автомобильного уровня).

E. Коммерческие устройства: POS-автоматы, терминалы самообслуживания, системы массового обслуживания.

F. Маломощные устройства Интернета вещей: терминалы с расширенными возможностями отображения информации. 3. Анализ требований к пропускной способности. Рассчитайте приблизительную требуемую пропускную способность.

3 Пиксельная частота ≈ (горизонтальные пиксели + гашение) × (вертикальные строки + гашение) × частота обновления. Упрощенная оценка: 1024×600 при 60 Гц, RGB888 (глубина цвета 24 бита).

Скорость передачи данных ≈ 1024×600×60×24 ≈ 884 Мбит/с. Типичная теоретическая пропускная способность двухполосного MIPI DSI составляет более 1 Гбит/с (в зависимости от конкретной тактовой частоты), что достаточно для плавного управления этим разрешением с определенным запасом.

      Подводя итог, можно сказать, что 7-дюймовый альбомный дисплей IPS (1024×600) с 2 полосами MIPI — это зрелое решение, обеспечивающее превосходный баланс стоимости, эффекта отображения, энергопотребления и занимаемого пространства. Он очень подходит для различных встраиваемых дисплеев среднего класса, особенно в сценариях, требующих широких углов обзора, постоянства цвета и экономии места.
