Что лучше использовать для гибких кабелей дисплея: разъем B-B или штекер с золотыми пальцами?

       Многие клиенты сталкиваются с этой проблемой при выборе дисплея: в некоторых гибких кабелях дисплея используются разъемы B2B, а в других — прямые вилки с золотыми пальцами. Они не уверены, что выбрать. Shenzhen Hongjia Technology Engineering предлагает здесь простой анализ:

1. Соединительное решение

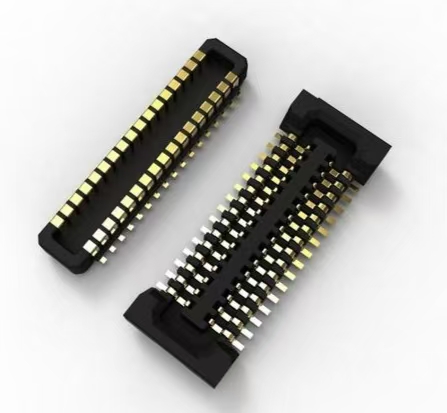

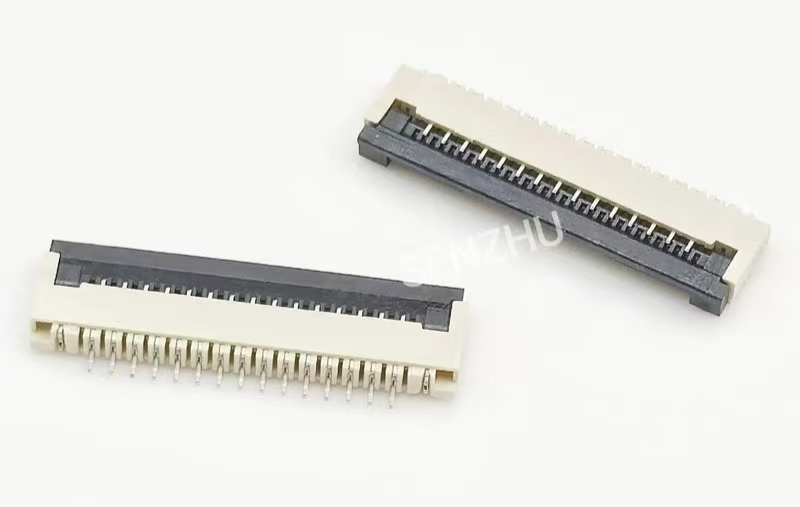

Для этого метода требуется отдельный разъем (обычно ZIF или LIF), припаянный к материнской плате. Гибкая монтажная плата вставляется непосредственно в этот разъем и фиксируется запирающим рычагом.

· Преимущества:

· Высокая надежность: механический механизм блокировки обеспечивает прочное соединение, эффективно противостоит вибрации и ударам, а также обеспечивает стабильное контактное сопротивление.

· Простая сборка и ремонт: Простота использования операторами, большой допуск на выравнивание. Если экран или кабель повреждены, механизм блокировки можно легко открыть для замены, не повредив материнскую плату.

· Защита интерфейса: разъем действует как «жертва», при этом износ в первую очередь происходит на самом разъеме, тогда как контактные площадки на материнской плате защищены. Замена разъема обходится гораздо дешевле, чем ремонт материнской платы.

• Недостатки:

• Занимаемое пространство: сам разъем имеет определенную высоту, что представляет собой проблему для проектов, стремящихся к чрезвычайной тонкости и легкости.

• Более высокая стоимость: увеличивает стоимость материала разъема.

• Сложная структура: требует места и высоты для разъема в пределах материнской платы.

2. Решение для прямого введения золотых пальцев

При этом методе золотые пальцы (открытые позолоченные площадки) кабеля FPC вставляются непосредственно в соответствующие пружины или слоты на материнской плате, полагаясь на давление внешних конструкций (таких как металлические экраны, винты или пластиковые рамки) для поддержания контакта.

• Преимущества:

• Чрезвычайная тонкость и легкость: исключает высоту разъема, что делает его предпочтительным решением для создания ультратонких конструкций.

• Низкая стоимость: отсутствие разъема, что значительно снижает затраты при массовом производстве.

• Простая структура: упрощает компоновку материнской платы.

• Недостатки:

• Высокий риск надежности: качество контакта полностью зависит от равномерности и долговечности приложенного внешнего давления. После длительного использования давление может ослабнуть, что приведет к ухудшению контакта. Вибрация и падения также могут легко повлиять на соединение.

• Сложность сборки: выравнивание требует предельной точности, обычно требующей автоматизированного оборудования. Ручное управление затруднено и может привести к повреждению золотых пальцев из-за несоосности.

• Практически невозможно отремонтировать: после нескольких вставок и снятий золотые пальцы могут изнашиваться или повреждаться. Во время ремонта прямое выдергивание кабеля может легко привести к отсоединению золотых пальцев или деформации контактов материнской платы, что приведет к необратимому повреждению.

3. Так как же нам выбрать?

• Выбирайте разъем, если:

• К продукту предъявляются высокие требования к надежности и он должен выдерживать определенные условия вибрации и ударов (например, автомобильные дисплеи, промышленное оборудование).

• Товар должен быть простым в изготовлении и ремонте (например, обычные ноутбуки, мониторы).

• Обычная бытовая электроника, внутреннее пространство которой не очень ограничено.

• Выбирайте прямой разъем с золотым пальцем, если:

• Тонкость и легкость являются наивысшими приоритетами, а также допускается некоторая ремонтопригодность и простота сборки (например, внутренние соединения в ультратонких ноутбуках и планшетах высокого класса).

• Чрезвычайно экономически чувствительное и требующее огромных объемов производства высокоточное автоматизированное оборудование обеспечивает высокую производительность сборки.

• Разработан как «одноразовый», практически не требующий разборки после сборки (например, соединения экранного кабеля внутри многих мобильных телефонов).

     В современной индустрии бытовой электроники широко используются обе технологии, часто присутствующие в одном и том же устройстве. Например, в ультратонком ноутбуке для тонкости основного соединения между материнской платой и экраном могут использоваться прямые разъемы с золотыми пальцами, а для соединений между материнской платой и такими компонентами, как сенсорная панель и клавиатура, могут использоваться традиционные разъемы. Если надежность и ремонтопригодность важнее экономии долей миллиметра толщины, то разъемы — более надежный и продуманный выбор. Если вы создаете ультратонкий и недорогой новый продукт с помощью высокоточной автоматизированной производственной линии, вам следует внимательно рассмотреть решение с прямым разъемом «золотой палец».
