Как отличить качество гибкого кабеля ЖК -экрана

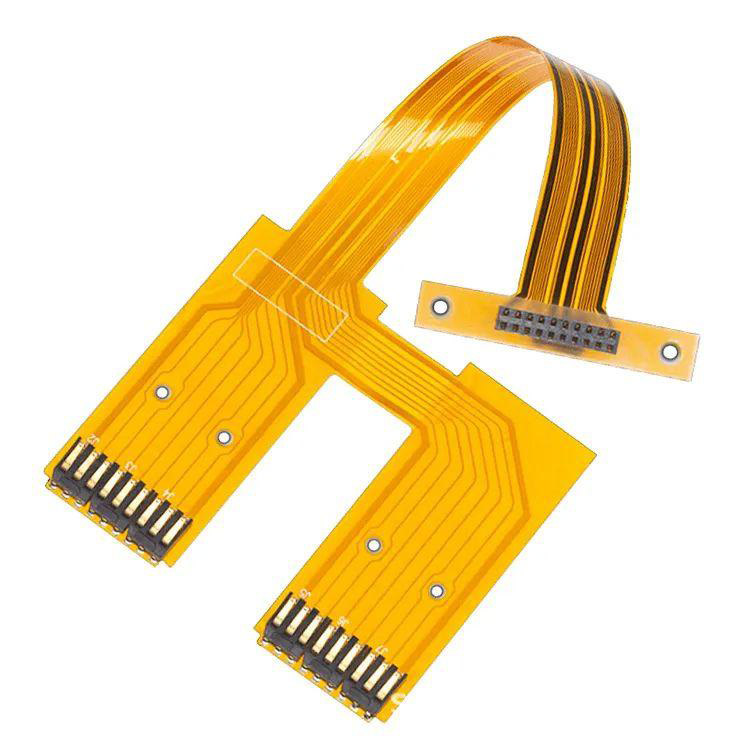

     Клиенты часто спрашивают, как отличить качество гибких кабелей ЖК -экрана. Прежде всего, мы должны знать, что такое гибкие кабели. Гибкие кабели также называются гибкими плоскими кабелями (FFC). Они в основном используются для подключения ЖК -экранов и других плат для передачи сигналов или питания. Качество напрямую влияет на эффект дисплея и стабильность.

      Если клиенты сталкиваются с проблемами отображения экрана и хотят проверить, вызваны ли они гибкими кабелями, они могут проверить из следующих аспектов, включая внешний вид, материал, процесс и функциональное тестирование, чтобы отличить:

Следует отметить, что экран дисплея может отображаться не обычно не из -за самого гибкого кабеля, а из -за проблем с окислением интерфейса или материнской платы, но гибкий кабель легче всего проверить в качестве соединительного компонента. Следовательно, при различении проблем следует учитывать несколько факторов, и вы не можете просто посмотреть на один момент.

A. Инспекция внешнего вида: предварительное суждение о качестве FPC

1. Поверхностная целостность

· Высококачественный гибкий кабель: гладкая и плоская поверхность, без царапин, трещин, отступок или складок (особенно на краях и складках).

· Гибкий кабель низкого качества: могут быть очевидные царапины, очистка поверхности или локальные выступы/депрессии из -за плохого производственного процесса (легко скрыть грязь или разрыв).

2. Статус золотого пальца (контактный конец)

Золотой пальцем является ключевой частью соединения между гибким кабелем и интерфейсом, который напрямую влияет на производительность контакта:

· Высокое качество: золотой палец имеет равномерный цвет (яркое золото), без оксидного слоя на поверхности (без черного или белого), без царапин или деформации и аккуратных краев.

· Плохое качество: золотой палец может быть темным, окисленным (черный/белый), царапина или края может быть грубым из -за плохой точности плесени (легко застрять или плохой контакт при вставке в границу раздела).

3. Гибкость и прочность кабельного корпуса

Гибкий кабель должен учитывать как «мягкость», так и «прочность», и после повторного изгиба его нелегко сломать:

· Высокое качество: корпус кабеля может быть естественным образом отскок при осторожности вручную (ненасильственное изгиб), без очевидных складок; Проводник (внутренний медный провод) не имеет разрыва при растяжении.

· Плохое качество: может быть слишком жестким (изоляционный слой слишком толстый) или слишком мягкий (проводник слишком тонкий), и может сломаться или расслоться после изгиба несколько раз (изоляционный слой и проводник разделены).

B. Материал и процесс: определяет долговечность и передачу сигнала

1. Изоляционный слой и покрытие материала слоя

Материал изоляционного слоя (наружный слой, обертывающий проводник) и покрывающего слоя (покрытие для защиты золотого пальца) гибкого кабеля напрямую влияет на температурную сопротивление и сопротивление коррозии:

· Высокое качество: обычно используется ПЭТ (полиэфир) или высокотемпературная ПВХ, с сильной температурной стойкостью (-40 ℃ ~ 125 ℃) и химической коррозионной стойкостью;

· Плохое качество: может использовать переработанную пластиковую или недорогую ПВХ, с низкой температурной сопротивлением (смягчение и деформация при высокой температуре).

2. Материал и структуру проводника

Проводники - это в основном медная фольга или медная проволока, которая непосредственно влияет на проводимость и устойчивость к окислению:

· Высокое качество: проводник представляет собой электролитическую медь с высокой чистотой (≥99,9%), равномерно острявшего (умеренная толщина) и не имеет пятен окисления; Площадь поперечного сечения соответствует стандарту (например, 0,1 мм², 0,15 мм² и т. Д.), А значение сопротивления низкое (можно проверить путем измерения на резистентности с помощью мультиметра).

· Плохое качество: можно использовать переработанную медь или нечистую медь, слой олова тонкий и неровный (локальное воздействие меди легко окислять), проводник слишком тонкий (недостаточная площадь поперечного сечения), а значение сопротивления является высоким (вызывает ослабление сигнала или недостаточное питание).

3. процесс обжима (сборка с разъемом)

Если гибкий кабель был обжарен разъемом (например, разъем FPC), необходимо проверить качество обжима:

· Высокое качество: обжим плотно, проводник находится в полном контакте с булавками разъемов (без дислокации или ослабления), изоляционный слой точно отрезается (без остаточной адгезии) и общей твердости.

· Плохое качество: свободное обжим (недостаточный контакт между проводником и PIN -код), остаточная изоляционная слой (возможный короткий замыкание) или смещенное обжаловое положение (вызывая некоторые булавки не провести).

C. Функциональный тест: проверьте фактическую производительность

Судить по внешнему виду и только материалу может быть недостаточно, и требуется фактическое подтверждение теста:

1. Тест непрерывности (мультиметр)

Используйте диапазон сопротивления (диапазон звуковых сигналов) мультиметра, чтобы измерить непрерывность контактов, соответствующих золотым пальцам на обоих концах гибкого кабеля:

· Хорошее качество: все булавки, которые необходимо провести, должны звучать (сопротивление ≤ несколько омов); Контакты без требований к подключению не должны проводиться (бесконечно).

· Плохое качество: может быть разрыв схемы (на определенном штифте нет звукового сигнала), короткий замыкание (проводимость нерелевантных штифтов) или аномальное значение сопротивления (например,> 10 Ом, что приводит к ослаблению сигнала).

2. Тест передачи сигнала (метод замены)

Если на ЖК-экране есть такие проблемы, как шум экрана, мерцание, черный экран и т. Д., Его можно заменить на известный высококачественный мягкий кабель:

· Нормальный дисплей после замены → исходный мягкий кабель может быть поврежден или низкого качества;

· Все еще ненормально после замены → Проблема может быть на экране, материнской плате или интерфейсе.

3. Тест на долговечность (долгосрочное наблюдение за использованием)

Для высокочастотных сценариев использования (таких как мобильные телефоны, мониторы), можно наблюдать производительность мягкого кабеля после повторной закупок и отключения и изгиба:

· Высокое качество: нет плохого контакта или поломки после нескольких месяцев использования;

· Низкое качество: окисление золотых пальцев, разрыв тела кабеля или нестабильность сигнала в течение короткого периода времени (например, 1 ~ 2 недели).

      Основываясь на вышеупомянутых суждениях, высококачественные мягкие кабели должны соответствовать следующим требованиям: без повреждения внешнего вида, ярких золотых пальцев без окисления, устойчивых к тепло и коррозионным материалам, хорошей проводнической проводимости и точного процесса обжима. Если дисплей является ненормальным, уделите приоритет для проверки мягкого кабеля (особенно золотых пальцев и изгибов), что может быть быстро проверено методом замены и мультиметровым тестом. Shenzhen Hongjia Technology фокусируется на исследованиях и разработках, производстве и продажах 1,14-дюймовых ЖК-экранов 1,14 дюйма и поддержке сенсорных экранов с 12-летним опытом работы в отрасли. FPC, которые мы используем, очень надежны, устойчивы к окислению и имеют хорошую гибкость. Содержание золота в Gold Fingers Plug-Ins составляет 1,5-2,0 мкс, что подходит для военной промышленности, инструментов и оборудования, потребительской электроники и других продуктов. Мы служили многим компаниям из списка Fortune 500 и получили похвалу от клиентов. Наша продукция должна пройти 12 процессов проверки от входящих материалов до отгрузки, чтобы клиенты не беспокоились.
